加圧浮上設備（ポセイドン）
ポセイドン”PPM”、”Saturn”クラリファイヤーは、高いSS分離能力を持った
超省スペース加圧浮上分離装置です。
導入事例-1
製油所 PPM500E×2台
（最大処理量：22.000㎥/日）
導入事例-2
製紙会社 SaturnS300P10E×1台
（最大処理量：7.200㎥/日）
代表機種外形寸法
| 原水流量 （㎥/hr） |
型式 | 外形寸法 |
|---|---|---|
| 5 | PPM | 1.6(L)×0.8(W)×1.9(H) |
| 10 | PPM | 2.1(L)×1.0(W)×2.2(H) |
| 25 | PPM | 4.0(L)×2.1(W)×3.5(H) |
| Saturn | Φ2.0×4.2(H) | |
| 50 | PPM | 4.0(L)×2.9(W)×3.5(H) |
| Saturn | Φ2.6×3.5(H) |
※
本表記載以外の原水流処理機（最大原水流量2.000㎥/hr/基）も製作い
たしておりますので、お問い合わせください。

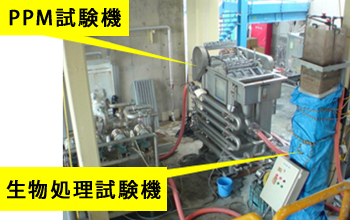

現地テスト
※PPM型、Saturn型それぞれのテスト機を準備
し、現地テスト対応可能です。
必要設置スペース比較
比較設計条件：入口SS 1.500ppm
原水流量：42.000㎥/日
ポセイドン加圧浮上装置は、従来型円形加圧浮上装置
に比べ、PPM型で約1/3、Saturn型では約1/12の設置スペースにて同処理能力の現実が可能です。
このため、水処理設備導入にあたって、設置スペースの
制限のある都市立地工場や大容量処理に最適です。
ろ過・固液分離設備
プレッシャースクリーン
ろ過網による高い除塵効果を持ち、内部ローターによりバス
ケットを常時目洗いすることで、詰り防止・逆洗浄不要の高効
率除塵機器。
石油化学、食品加工産業等多くの分野の皆様へスクリーン装置
及び各種スクリーンバスケット、ストレーナーを提供致します。
バスケット |
ローター |
各種スクリーンバスケット
| 種類 | ホール | スリット | フィルター |
|---|---|---|---|
| 形状 |  |
 |
 |
| 用途 | ・粗い異物除去用 | ・粗～微細異物除去用 | ・微細ろ過用 ・最小Φ0.1mm |
※処理目的により、最適なスクリーンバスケットをご提案します。
スロープスクリーン
スロープスクリーンに入った原料はスクリーン
上を自然流化する間に、固形分を残して、水分
がスクリーンを通過することによって固液分離
します。
動力が不要な上に、構造もシンプルな為、極め
て低コスト運用が可能です。
製紙業界をはじめ、国内・国外の食品業界、醸
造業、石油化学工業などの固液分離用として
幅広くご使用いただいています。
脱水設備
スクリュープレス
用途
-
・古紙原料処理のリジェクト
-
・排水汚泥
-
・各種産業の製品、廃棄物など脱水
バスケットを軸方向に移動させてプラグ
ゾーンの長さをフィードバック制御するこ
とで、従来40～50％程度しか到達できな
かった出口濃度を55～65％まで高めるこ
とが可能です。
主要仕様
| 型式 | AX-200 | AX-400 | AX-625 | AX-1000 | AX-1400 |
|---|---|---|---|---|---|
| スクリュー径 | 200mm | 400mm | 625mm | 1000mm | 1400mm |
| 設備モーター | 37kw | 55kw | 90kw | 132kw | 200kw |
| 出口濃度 | 55-65% | 55-65% | 55-65% | 55-65% | 55-65% |
ARP型コンパクター
用途
-
・古紙原料処理のプラスチック系リジェクト
-
・干し草、麦藁など農産業素材
-
・各種産業の製品、廃棄物など脱水
主要仕様
| 型式 | ARP-04 | ARP-08 |
|---|---|---|
| 設備モーター | 15kw-4P | 30kw×4P |
| 設置スペース | 1.3m×4.0m | 2.0m×4.7m |
| 出口濃度 | 40-50％ | 40-50％ |
| 処理量 （入口濃度10%） |
28 T/D | 56 T/D |
